概述

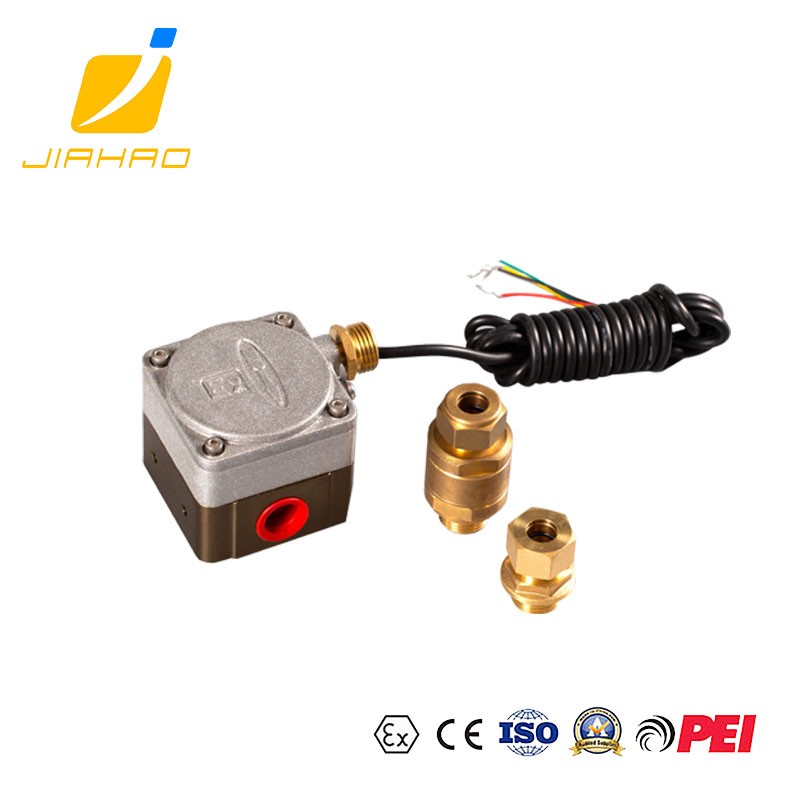

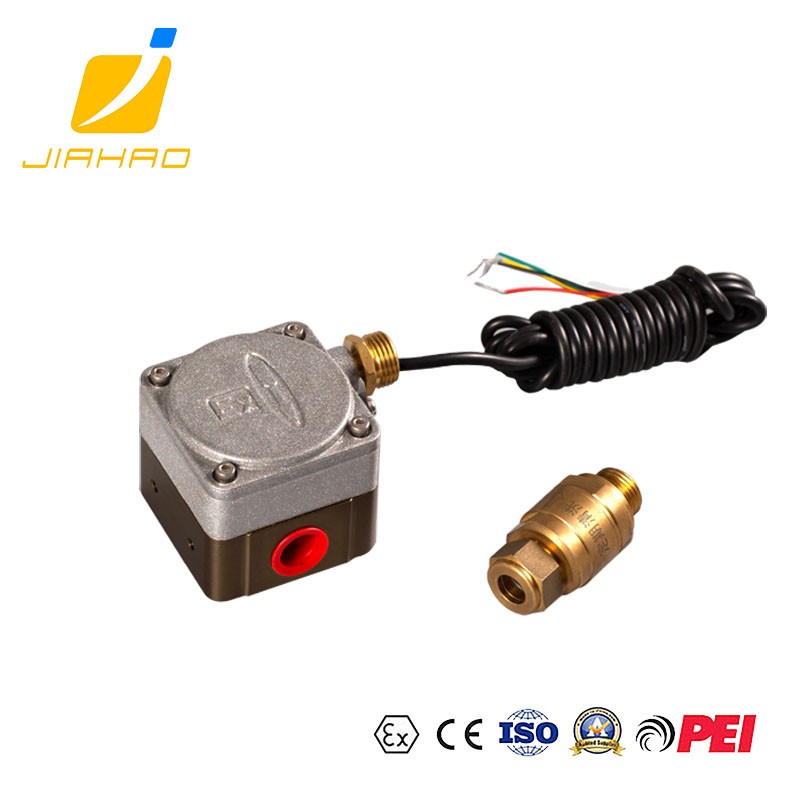

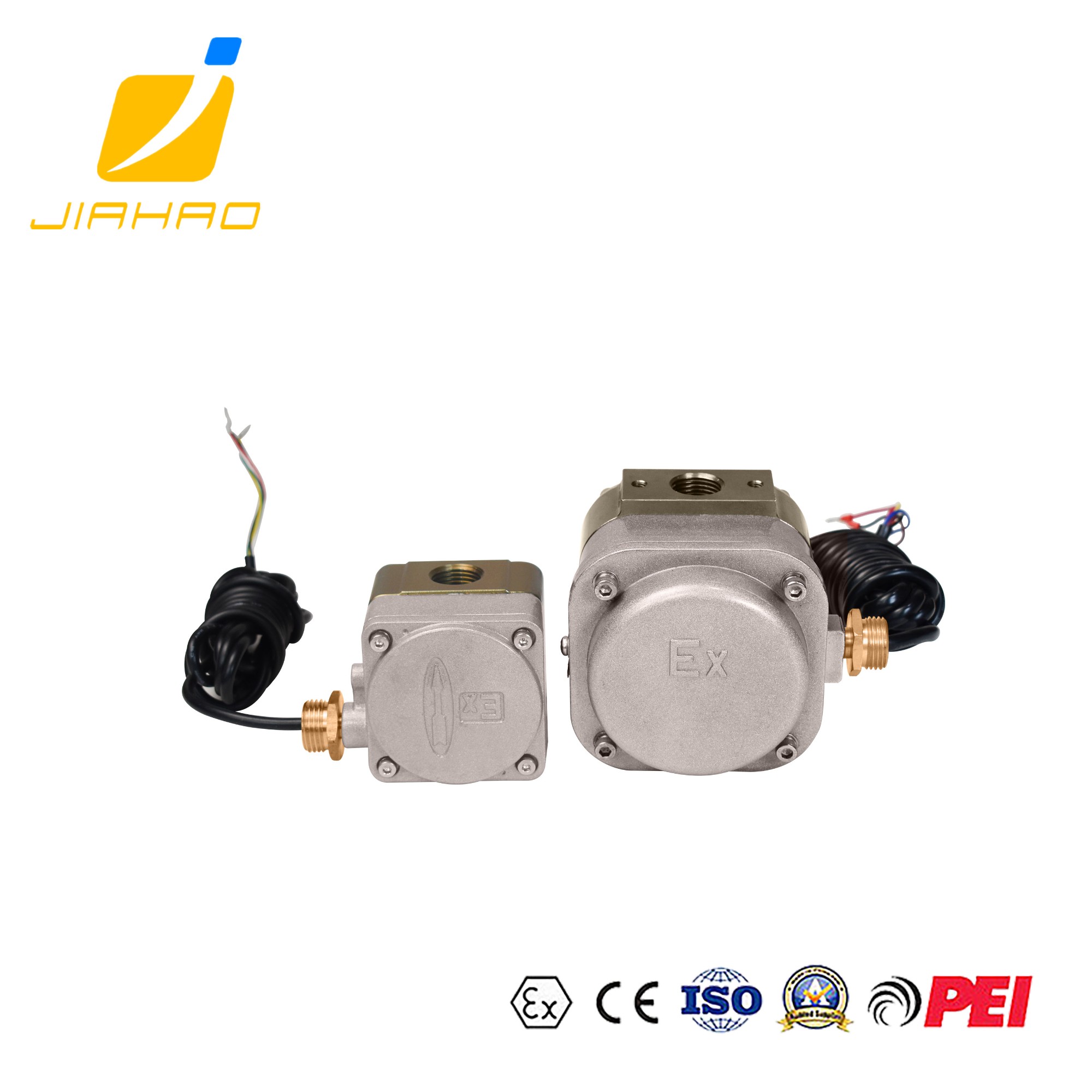

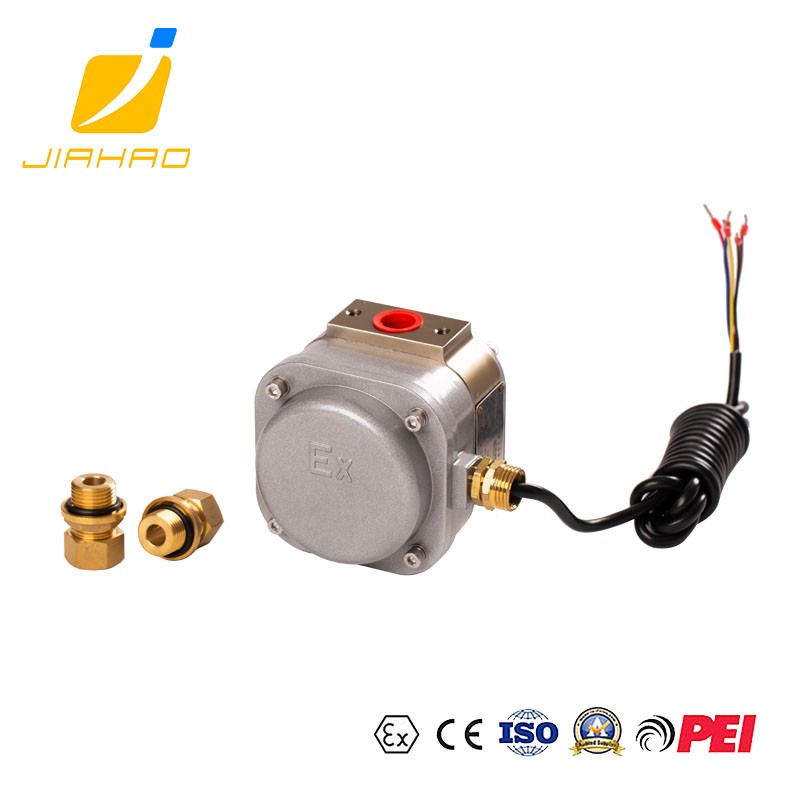

氣體羅茨流量計（以下簡稱流量計）其防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分:由隔爆外殼“d”保護的設備》、GB3836.4《爆炸性環境 第4部分：由本質安全型“i”保護的設備》的規定，隔爆型防爆標志為Ex d IIB T6 Gb。適用于含有IIA、IIB，溫度組別為T1~T6組爆炸性氣體混合物1區、2區場所的自動測量和自動控制。本安型防爆標志為Ex ia IIC T4 Ga。適用于含有IIA、IIB、IIC，溫度組別為T1~T4組爆炸性氣體混合物0區、1區、2區場所的自動測量和自動控制。安裝在產品內部。

工作原理

羅茨流量計是一種容積式流量計量儀表，當氣體通過流量計，在入口和出口間產生的壓差，作用在與高精密同步齒輪聯接一起的一對腰輪上，從而驅動腰輪旋轉。在這期間，腰輪與殼體內壁和壓蓋之間形成的密閉空間—計量腔周期地充氣和排氣。腰輪的轉速與通過流量計的氣體體積成正比。腰輪的旋轉經磁耦合器傳遞給機械計數器或輸出流量脈沖信號，從而累積流經計量腔的體積量實現計量的目的。
